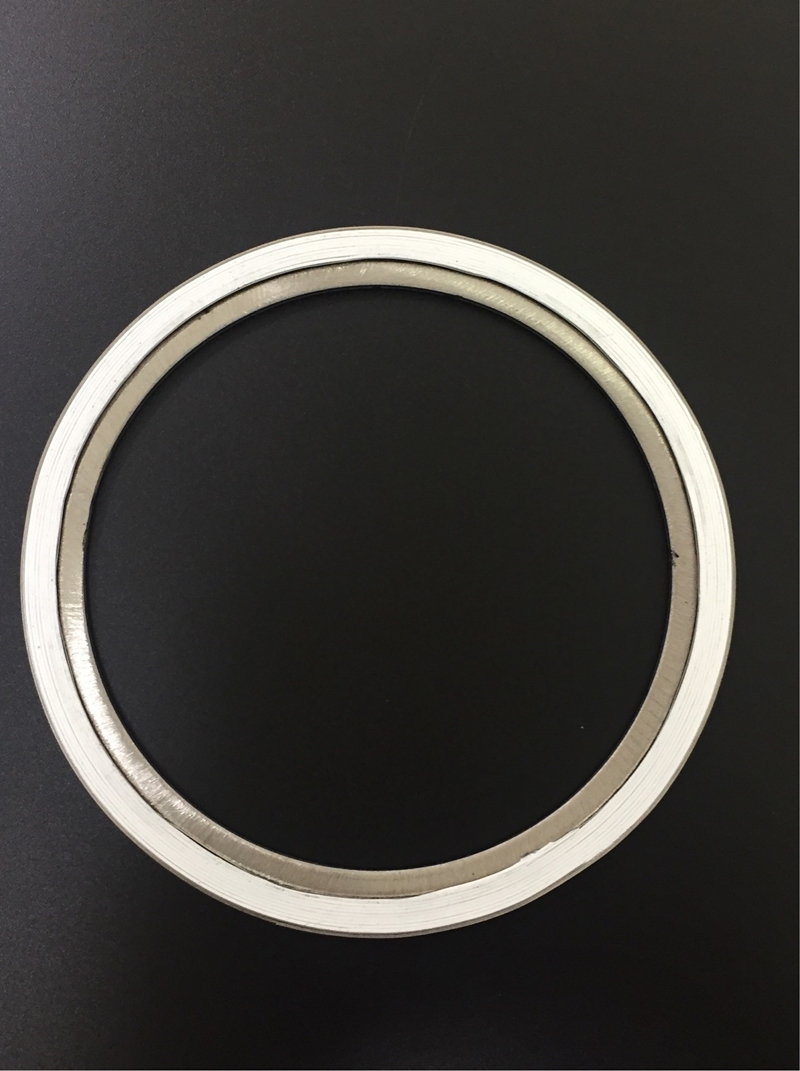

金屬纏繞墊片
金屬纏繞墊片是目前應用廣泛的一種密封墊片，為半金屬密合墊中回彈性墊片，由V形或W形薄鋼帶與各種填充料交替纏繞而成，能耐高溫、高壓和適應超低 溫或真空下的條件使用，通過改變墊片的材料組合，可解決各種介質對墊片的化學腐蝕問題，其結構密度可依據不同的鎖緊力要求來制作，為加強主體和準確定位， 纏繞墊片設有金屬內加強環和外定位環，利用內外鋼環來控制其最大壓緊度，對墊片接觸的法蘭密封面的表面精度要求不高。材料有：304、304L、316、316L、321、347、F51、F53、F55、20#合金、inc625、In825、蒙乃爾等。
實用技術參數表:
適用介質：蒸汽，氫氣，天然氣，裂解氣，油品，酸，堿，鹽溶液等。
適用范圍：石油、化工、冶金、電力、船舶、機械等行業的管道、閥門、壓力容器、冷凝器、換熱器、塔、人孔、手孔等法蘭連接處密封。
適用溫度：-196℃--+870℃（柔性石墨）(氧化性介質中不高于600℃)
≤+250℃ （聚四氟乙烯）
優點：
1、良好的壓縮率和回彈性。
2、具有適當?shù)乃苄裕瑝壕o后能適應密封表面的凹凸不平而填滿密封面間隙，以保證在系統溫度和壓力交變的情況下具有良好的密封性能。
3、抗拉強度、伸長率等力學性能良好。
4、具有優秀的耐腐蝕性能，在一些極端介質中不被破壞，不產生大的膨脹和收縮。
5、高溫條件下不軟化、不蠕變；低溫條件下不硬化、不收縮。
6、有足夠的強度，在外載荷條件下，不被壓潰；在高壓下，不被吹出。
墊片標準
HG20610-2009 化工部歐洲體系
HG20631-2009化工部美洲體系
GB/T4622.2-97國家標準
JB/T4719-92機械部標準
JBT 90-2015機械部標準
JB/T4705-2000機械部標準纏繞墊片
SH/T3407-2013 石油化工企業
ASME B16.20 美標
